隨著環(huán)保法規(guī)和人們環(huán)保意識(shí)的增強(qiáng)，水性環(huán)氧地坪涂料將會(huì)得到廣泛的應(yīng)用，研究和開發(fā)水性環(huán)氧工業(yè)地坪涂料具有很大的經(jīng)濟(jì)效益和社會(huì)效益。水性環(huán)氧地坪涂料具有與溶劑型環(huán)氧地坪涂料相當(dāng)?shù)男阅埽F(xiàn)有的水性環(huán)氧地坪涂料可以應(yīng)用在制藥、食品、醫(yī)院、紡織、化工、電子等行業(yè)的生產(chǎn)廠房、辦公樓、倉庫、實(shí)驗(yàn)室的地坪涂裝，特別適用于一樓地面、地下室、地下停車場和其它較為潮濕的環(huán)境。作為綠色環(huán)保產(chǎn)品，水性環(huán)氧地坪必然得到人們的認(rèn)可和廣泛使用。那么什么是水性環(huán)氧地坪漆呢？

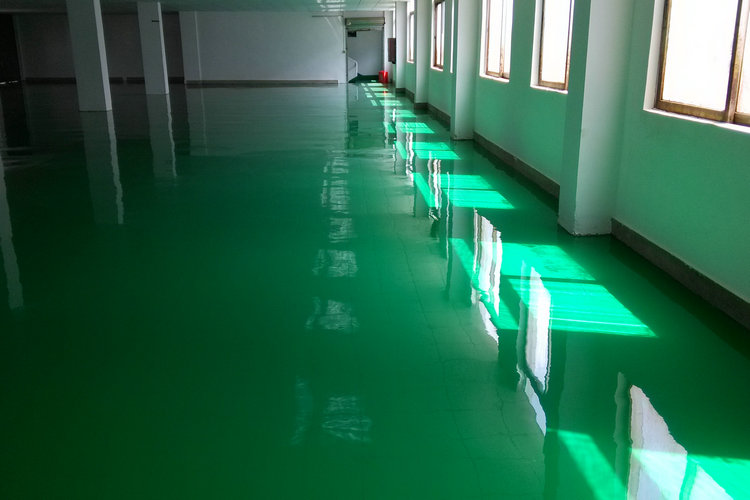

水性環(huán)氧地坪

目前廣泛使用的水性環(huán)氧地坪漆涂料主要是水分散性環(huán)氧涂料，環(huán)氧樹脂不是水溶性但是可以在水里乳化，由兩組分組成：基料為憎水性的環(huán)氧樹脂，固化劑為親水性的胺類固化劑。環(huán)氧樹脂多用雙酚a型，很少采用雙酚f型環(huán)氧樹脂和環(huán)氧線型酚醛樹脂。滄晟環(huán)氧地坪廠家稱水溶性環(huán)氧通常對大多數(shù)表面的附著力非常好，能用于鋼材，混凝土和鋁材等基底表面。

水性環(huán)氧地坪漆涂料的漆膜形成比溶劑型環(huán)氧樹脂地坪漆更嚴(yán)格，因?yàn)樵谄溥^程中有兩步驟：水的揮發(fā)和漆膜聚合交聯(lián)。如果固化速度低于水分的揮發(fā)速度，漆膜中就會(huì)含有水分，性能也會(huì)有所降低。這使得施工時(shí)對于溫度，相對溫度和通風(fēng)等的控制要比溶劑型環(huán)氧更重要。施工時(shí)相對濕度不能超過85%，最好在65%以下，過高的相對濕度會(huì)延緩水的揮發(fā)。在水的蒸發(fā)過程中，環(huán)氧樹脂和固化劑進(jìn)行交聯(lián)反應(yīng)，水的蒸發(fā)速度快于固化劑時(shí)，漆膜中不含有水分，如果蒸發(fā)速度小于固化速度時(shí)，漆膜中就會(huì)含有水分而影響漆膜性能。

水性環(huán)氧地坪漆涂料的混合使用壽命要比一般的溶劑型環(huán)氧漆短，一般在2小時(shí)左右。注意與溶劑型環(huán)氧涂料不同，水性環(huán)氧涂料不能用黏度的升高來區(qū)別，過了2-3小時(shí)后，水性環(huán)氧涂料看上去還能使用，但是實(shí)際已經(jīng)不能使用了，因?yàn)樗姆雷o(hù)性能已經(jīng)大大降低。混合使用期并不是由黏度增加來表現(xiàn)的。在20度條件下，3小時(shí)后的混合物看上去仍然可用，但是這時(shí)的涂料的保護(hù)性能已經(jīng)大受影響，所以不可再用。必須注意溫度降低時(shí)混合使用期也會(huì)降低，而不是溶劑型環(huán)氧涂料在溫度降低時(shí)混合使用期會(huì)延長。重涂性能優(yōu)于溶劑型環(huán)氧涂料，可以經(jīng)過較長時(shí)間后進(jìn)行重涂，仍具有良好的附著力。

水性環(huán)氧地坪漆的性能特點(diǎn)：

1、適應(yīng)能力強(qiáng)，水性環(huán)氧地坪涂料除了具備溶劑型環(huán)氧地坪涂料的眾多優(yōu)點(diǎn)外，固化后的地坪涂膜耐腐蝕性和耐化學(xué)藥品性能優(yōu)異，對大多基材具有良好的附著力，即使是潮濕的基材表面同樣有良好的粘結(jié)性。

2、以水作為分散介質(zhì)，不含甲苯、二甲苯之類的揮發(fā)性有機(jī)溶劑，不會(huì)造成環(huán)境污染，沒有失火的隱患，滿足當(dāng)前環(huán)保的要求。

3、價(jià)格低廉、無氣味、不燃，貯存、運(yùn)輸和使用過程中的安全性也大為提高。

4、操作性能好，施工工具可用水直接清洗，可以重復(fù)使用，涂料的配制和施工操安全方便。

5、可在潮濕環(huán)境中施工和固化，有合理的固化時(shí)間，保證涂膜有較高的交聯(lián)密度。

6、適用范圍廣，水性環(huán)氧地坪涂料可在室溫和潮濕的環(huán)境中使用，并且對舊基材也有良好的重涂性。

7、裝飾性強(qiáng)，與溶劑型地坪涂料一樣，表面光滑平整，固化后的涂膜光澤柔和，質(zhì)感較好，并且具有較好的綜合性能和單向透氣性。
